一、概述：

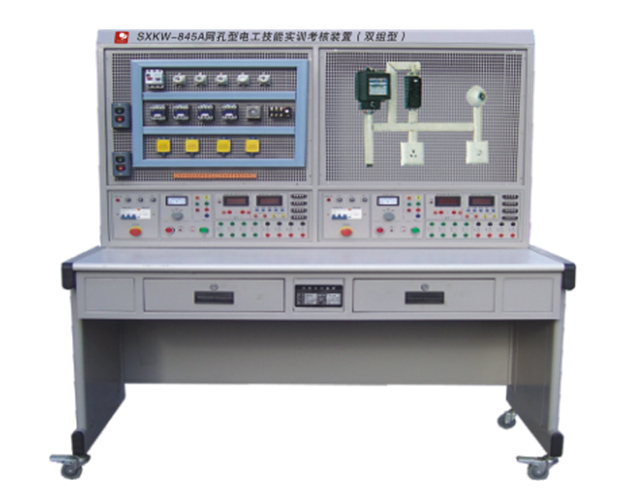

該實訓裝置主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
二、特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×750mm×1650mm
四、實訓臺配備
1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
2、交流儀表
①真有效值智能交流電流表2只
采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-5A，單片機控制檔位自動切換，并有超量程告警、切斷電源功能。測量精度為0.5級。具有數據存儲與查詢功能。
②智能交流功率及功率因數表（多功能）2只
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
3、兩組獨立啟動，停止按鈕各自控制電源的輸出，并有急停按鈕，每組電源輸出有單片機全程監控過載或短路而迅速切斷電源，故障排除復位后方可再次啟動電源。
4、提供降壓啟動電阻75Ω/75W六個，能耗制動電阻10Ω/25W二個。
5、提供整流二極管IN5408八只。
6、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有抽屜和元器件儲存柜。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制 |
>13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
|
六、參考實訓項目所需元器件清單（每組配備清單）
注：本裝置每臺需配兩套元器件，用戶也可自行購買。
序號 |
名 稱
|
型號與規格
|
數 量
|
|
1
|
單相電度表
|
DD862-2
|
1
|
|
2
|
單相閘刀開關
|
HK8
|
1
|
|
3
|
拉線開關
|
4A/250V
|
1
|
|
4
|
平燈頭
|
6A/250V
|
2
|
|
5
|
園形插座
|
T3-10
|
1
|
|
6
|
電流互感器
|
LQG-0.5
|
1
|
|
7
|
墻壁開關座
|
|
2
|
|
8
|
聲控開關
|
118-B30
|
1
|
|
9
|
低壓斷路器
|
DZ108-20/10
|
1
|
|
10
|
螺旋式保險盒
|
RL1-15/3A
|
3
|
|
11
|
直插式保險盒
|
RT14-20/2A
|
2
|
|
12
|
交流接觸器
|
CJX2-0910
|
3
|
|
13
|
輔助觸頭
|
F4-22
|
3
|
|
14
|
熱繼電器
|
R16B-20/3
|
1
|
|
15
|
通電延時時間繼電器
|
ST3PA-B/380V（0-60S）
|
1
|
|
16
|
時間繼電器座
|
PF-083A
|
1
|
|
17
|
3H鐵殼按鈕
|
|
2
|
|
18
|
行程開關
|
LX9-222
|
2
|
|
19
|
行程開關
|
LX9-001
|
2
|
|
20
|
倒順開關
|
K03-15
|
1
|
|
21
|
日光燈管
|
Y210RR25/10W
|
1
|
|
22
|
鎮流器
|
13W
|
1
|
|
23
|
日光燈座
|
|
2
|
|
24
|
接線端子排
|
JF5-2.5/5
|
5
|
|
25
|
G形導軌
|
|
1
|
|
26
|
走線槽
|
|
2米
|
|
27
|
螺絲
|
|
90
|
|
28
|
螺絲刀
|
|
2
|
|
29
|
尖嘴鉗
|
|
1
|
|
30
|
剝線鉗
|
|
1
|
|
31
|
三相鼠籠異步電動機
|
380V/Y/△180W
|
1
|
