一、概述

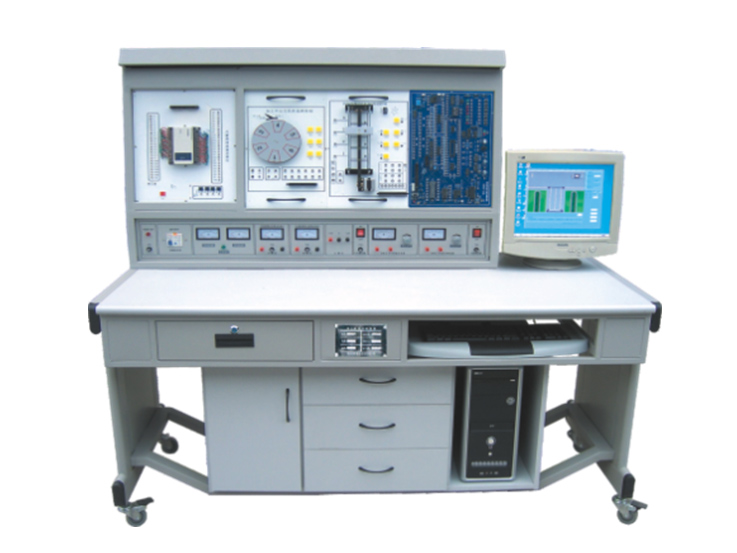

本實驗臺是在“BZS-01 PLC可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍見本目錄419頁。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗目的，實驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。
二、系統構成
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）。
三、技術參數
◆PLC主機：輸入：24點 輸出16點
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護
◆外形尺寸：160×75×140 cm3
四、實驗內容
1、PLC可編程控制器實驗：
1．與、或、非邏輯功能實驗 2．定時器、計數器功能實驗
3．跳轉、分支功能實驗 4．移位寄存器實驗
5．數據處理功能實驗 6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗 8．攪拌器的PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗 10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗 12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗 14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗 16．自動送料裝車系統控制實驗
17．自動售貨機實驗 18．自動成型實驗
19．水塔自動供水控制系統實驗 20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗 22．電鍍過程控制實驗
2、微機接口及微機應用
A、微機接口實驗（微機原理課）
1、I/O地址譯碼實驗 2、簡單并行接口實驗
3、可編程并行口實驗（一）（二） 4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換 6、可編程定時器/計數器實驗
7、七段數碼顯示實驗 8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課）
1、競賽搶答器實驗 2、數字錄音機實驗
3、電子琴實驗 4、交通燈控制實驗
5、繼電器控制實驗 6、步進電機控制實驗
7、七段數碼顯示實驗 8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
C、TTL集成電路實驗（數字電路課）
1、與、或、非門等門電路實驗 2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器實驗（RS、D、JK等） 4、集成計數器及寄存器
5、譯碼器和數據選擇器等 6、單穩態觸發器等波形實驗
實驗臺配置清單（每臺）
名稱 |
型號
|
數量
|
單位
|
備注
|
|
PLC主機
|
三菱FX1N—40MR
|
1
|
臺
|
日本
|
|
三菱通訊電纜
|
RS232/422
|
1
|
根
|
日本
|
|
演示板
|
交通信號燈的PLC控制
|
1
|
塊
|
上益
|
|
攪拌器的PLC控制
|
1
|
塊
|
＂
|
|
LED數碼管的PLC控制
|
1
|
塊
|
＂
|
|
四層電梯的PLC控制
|
1
|
塊
|
＂
|
|
加工中心刀具庫選擇控制
|
1
|
塊
|
＂
|
|
藝術彩燈的PLC控制
|
1
|
塊
|
＂
|
|
電機的自動控制
|
1
|
塊
|
＂
|
|
步進電機的PLC控制
|
1
|
塊
|
＂
|
|
基礎實驗
|
1
|
塊
|
＂
|
|
水塔自動控制
|
1
|
塊
|
＂
|
|
洗衣機自動控制
|
1
|
塊
|
＂
|
|
郵件分檢系統
|
1
|
塊
|
＂
|
|
自動售貨機
|
1
|
塊
|
＂
|
|
自動成型系統
|
1
|
塊
|
＂
|
|
模擬電視發射塔
|
1
|
塊
|
＂
|
|
自動送料裝車系統
|
1
|
塊
|
＂
|
|
電鍍自控系統
|
|
塊
|
＂
|
|
軟件
|
演示板原程序及三菱編程軟件（FXGP_WIN-E）
|
1
|
塊
|
日本
|
|
微機接口主板
|
|
1
|
塊
|
|
|
微機接口PC擴展卡
|
|
1
|
塊
|
|
|
鍵盤顯示實驗板及連接電纜
|
|
1
|
套
|
|
|
學生實驗桌
|
學生實驗桌含鐵筐支架
|
1
|
套
|
上益
|
|
說明書
|
上冊
|
1
|
本
|
＂
|
|
下冊
|
1
|
本
|
＂
|
|
連接線
|
紅色
|
40
|
根
|
＂
|
|
紅色大頭
|
1
|
根
|
＂
|
|
黑色大頭
|
1
|
根
|
＂
|
|
紅色大小頭
|
1
|
根
|
＂
|
|
黑色大小頭
|
1
|
根
|
＂
|
|
黑色
|
1
|
根
|
＂
|
|
50P排線
|
1
|
根
|
＂
|
|
黃色（短線）
|
10
|
根
|
＂
|
|
藍色（短線）
|
