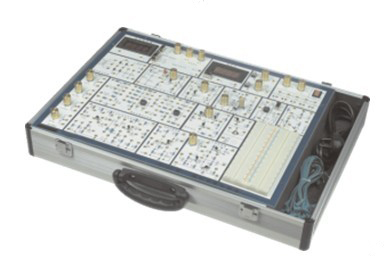

BZ-A2模擬電路實驗箱是以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。
一、主要特點
實驗箱中的實驗電路采用單元電路方式設計，單元電路即基本實驗電路,再外接其他元件為該電路參數，或與其他的單元電路組合,完成不同的實驗要求。每個實驗的電路原理圖都印刷在實驗板表面,學生可按照各個實驗的原理圖自已搭建電路, 既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。大部分元器件安裝在實驗板正面，增加了學生的感性認識；采用鎖緊式鍍金插孔將實驗連線引出，連接可靠，維修方便、簡捷；實驗箱由一體型鉛合金型材制成, 箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀，造型氣派。
二、實驗箱組成
①電源： 輸入：AC 220V±10%，50HZ
輸出：※DC：+5V，DC I≥1A
※DC：±12V，DC I≥0.2A
※DC：-5V～-12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
②直流電壓源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調.
③函數發生器: 輸出頻率：2HZ～90KHZ，分四檔
可輸出 方波： 0～20V 三角波：0～15V 正弦波：0～10V
④數字式頻率計（0～300KHZ）和直流電壓表（0～30V）
⑤分立元件電路：整流、濾波和穩壓電路；單級放大電路；兩級阻容耦合放大電 路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱 功放電路；場效應管電路；可控硅電路；電位器組；電阻、電容和二、三極管等組成。
⑥集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
⑦JD-A2帶二塊面包板，可供擴展用。
三、實驗項目
|
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
11.IC電路RC正弦波振蕩器
12.集成功率放大器 |
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
21.波形變換電路
22.場效應管實驗
23.可控硅實驗電路 |
附加:面包板擴展區
