JD-111A檢測與轉換技術實驗臺是在本公司多年生產傳感器技術教學實驗裝置的基礎上，為適應不同類別，不同層次的專業需要，最新推出的模塊化的新產品。
JD-111A檢測與轉換技術實驗臺主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。（電腦自備）
一、特點：
1、轉換電路板采用模塊化結構，根據需要選擇不同模塊，也便于根據教學大綱變動增加新的實驗模塊。
2、傳感器和轉化電路模塊正面印有電路原理圖。這種直觀性有助于學生增加感性認識、提高實驗效果。
3、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
傳感器采用進口透明有機玻璃制作，比較直觀。
二、技術參數
輸入電源 |
AC220V 50Hz
|
非線性誤差
|
≤ 5%
|
|
直流電源
|
± 5V ± 15V
|
測量精度
|
≤ 1%
|
|
穩壓系數
|
± 1%
|
功 耗
|
100VA
|
|
電壓紋波
|
≤ 10mV
|
輸出電流
|
1A
|
三、產品主要結構
JD-111A檢測與轉換技術實驗臺由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗臺桌六部分組成。
（一）主控臺部分
提供高穩定的±5V、±15V、±2V～±10V（可調）、±2V～±24V（連續可調）、直流穩壓電源；二組溫度電源。主控臺面板裝有空氣開關、電壓、頻率、轉速顯示表；溫度表，溫度控制儀微機電源。低頻信號系統源1Hz-30Hz（可調）；音頻信號源0.4KHz-10KHz；差動放大器，氣壓表、儲氣箱；RS232計算機串行接口。

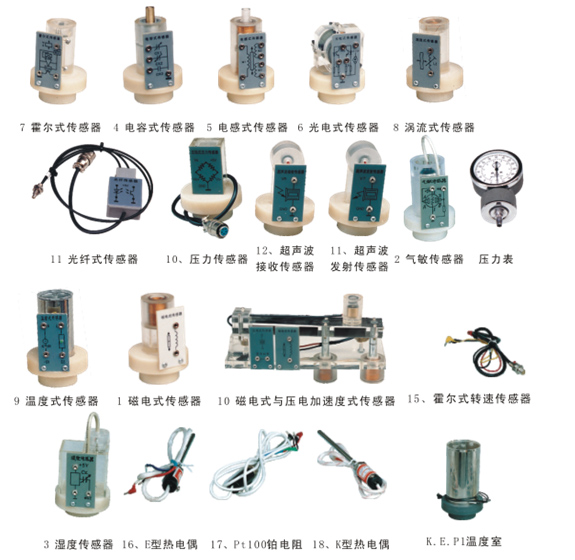

（二）傳感器種類及技術指標：
序號 |
實驗模塊
|
傳感器名稱
|
量 程
|
精 度
|
|
1
|
電阻霍爾式傳感器
|
電阻式傳感器
|
± 1mm
|
± 1.5%
|
|
2
|
霍爾式傳感器
|
≥ 2mm
|
0.1%
|
|
3
|
電容式傳感器
|
電容式傳感器
|
± 5mm
|
± 1.3%
|
|
4
|
電感式傳感器
|
電感式傳感器
|
± 5mm
|
± 3%
|
|
5
|
光電式傳感器
|
光電式傳感器
|
0-2500轉/分
|
≤ 1.5%
|
|
6
|
渦流式傳感器
|
渦流式傳感器
|
≥ 1mm
|
± 3%
|
|
7
|
溫度式傳感器
|
溫度式傳感器
|
0-80℃
|
± 2%
|
|
8
|
|
磁電式傳感器
|
|
0 .5V/m
|
|
9
|
壓電式加速度傳感器
|
壓電式加速度傳器
|
1-30Hz
|
± 2%/s
|
|
10
|
光纖式傳感器
|
光纖式傳感器
|
≥1.5mm
|
± 1.5%
|
|
11
|
壓力傳感器
|
壓力傳感器
|
0-30kpa
|
± 2%
|
|
12
|
超聲波傳感器
|
超聲波傳感器
|
20-60cm
|
1cm
|
|
13
|
|
氣敏傳感器
|
50-200ppm
|
|
|
14
|
|
濕敏傳感器
|
10-95%RH
|
± 5%
|
|
15
|
|
霍爾式轉速傳感器
|
0-2500 轉/分
|
± 1.5%
|
|
16
|
熱電偶、熱電
|
E 型熱電偶
|
0-800℃
|
± 3%
|
|
17
|
|
Rt100 鉑電阻
|
0-800℃
|
± 2%
|
|
18
|
阻傳感器
|
K 型熱電偶
|
0-800℃
|
± 3%
|
|
19
|
|
銅電阻 Cu50
|
0-100℃
|
± 3%
|
|
20
|
|
渦流測速傳感器
|
0-2500轉/分
|
|
|
21
|
|
磁電測轉速傳感器
|
0-2500轉/分
|
|
|
22
|
熱釋電紅外傳感器
|
熱釋電紅外傳感器
|
|
3200V/W
|

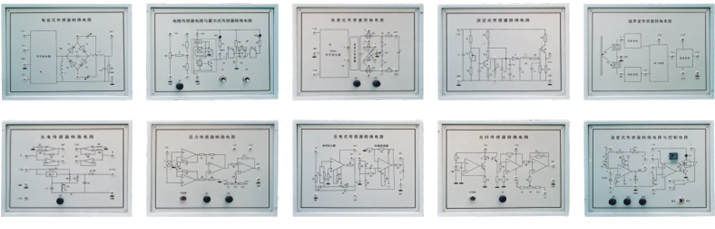

（三）實驗模塊：
1.電容式傳感器轉換電路模塊
2.渦流式傳感器轉換電路模塊
3.光電式傳感器轉換電路模塊
4.光纖式傳感器轉換電路模塊
5.超聲波傳感器轉換電路模塊 |
6.電阻傳感器電路與霍爾式傳感器轉換電路模塊
7.電感式傳感器轉換電路模塊
8.壓力傳感器轉換電路模塊
9.壓電式速度傳感器轉換電路模塊
10.溫度式傳感器轉換電路模塊
|
（四）數據采集卡及處理軟件
數據采集卡采用12位A/D轉換、分辨率由1/2048，采樣周期1ms—1000ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯，數據采集，特性曲線的分析、比較、文件存取、打印等。
（五）實驗桌
實驗桌規格1500*700*780（mm），實驗桌的兩個儲存柜可分別安放實驗模板和計算機主機及鍵盤，中間抽屜安放傳感器。主件采用二種材料，第一種采用進口三聚氰胺樹脂雙面貼面板，選用優質PVC直線封邊條，第二種實驗桌面板采用密度板，防火板貼面后成形制作。
六、實驗項目：
實驗一：電阻式傳感器的半橋性能實驗
實驗三：半橋、全橋性能實驗
㊣實驗五：電阻式傳感器的電子秤實驗
實驗七：差動式電容傳感器特性實驗
㊣實驗九：電容傳感器的電子秤實驗
實驗十一：自感式差動變壓器的特性實驗
㊣實驗十三：差動變壓器的電子秤實驗
實驗十五：光電式傳感器的旋轉方向測量實驗
實驗十七：霍爾傳感器的轉速測量實驗
實驗十九：被測體材質對渦流傳感器特性的影響實驗
㊣實驗二十一：渦流式傳感器的電子工業秤實驗
實驗二十三：溫度傳感器及溫度控制實驗（AD590）
實驗二十五：E型熱度電偶的溫度控制實驗
實驗二十七：銅電阻的溫度控制實驗
實驗二十九：磁電式傳感器轉速測量實驗
實驗三十一：壓電加速度式傳感器的特性實驗
實驗三十三：光纖傳感器的振動實驗
實驗三十五：壓阻式轉壓力傳感器的特性實驗
實驗三十七：超聲波傳感器的位移特性實驗
實驗三十九：氣敏傳感器的原理實驗
實驗四十一：熱釋電紅外傳感器實驗B型
實驗四十三：相敏檢波器實驗B型 |
實驗二：電阻式傳感器的全橋性能實驗
㊣實驗四：電阻式傳感器的震動實驗
實驗六：變面積式電容傳感器特性實驗
㊣實驗八：電容傳感器的震動實驗
實驗十：差動變壓器的特性實驗
㊣實驗十二：差動變壓器的震動實驗
實驗十四：光電式傳感器的轉速測量實驗
實驗十六：接近式霍爾傳感器實驗
實驗十八：渦流傳感器的位移特性實驗
㊣實驗二十：渦流式傳感器的震動實驗
實驗二十二：渦流式傳感器的轉速測量實驗
實驗二十四：K型熱電偶的溫度控制實驗
實驗二十六：鉑電阻的溫度控制實驗
實驗二十八：磁電式傳感器的特性實驗
㊣實驗三十：磁電式傳感器的應用實驗
實驗三十二：光纖傳感器的位移特性實驗
實驗三十四：光纖傳感器的轉速測量實驗
㊣實驗三十六：壓阻式傳感器的差壓測量
㊣實驗三十八：超聲波傳感器的應用實驗
實驗四十：濕度式傳感器的原理實驗
實驗四十二：移相器實驗B型
|
備注：帶㊣ 號實驗為思考實驗
