一、研制本產品的意義：
目前國內電力拖動實驗器材大多是散件、無正式實驗臺桌及功能齊全的電源控制柜。我廠聘請專家潛心研究，研制成功該套功能完善的實驗設備，其電源控制柜具有三相漏電開關，十分醒目的帶自鎖急停按鈕等，以保證實驗人員人身及實驗設備的安全。有表指示工作電流及電壓、功能齊全。最巧妙的是實驗元器件均已裝在元件盒上，實驗時不需螺絲固定僅需把元件盒隨意插入通用底板即可連線實驗，大大提高實驗速度。示教臺上立式演示屏能使學生非常清楚的視聽教師講解。該套設備是實驗室更新換代及新增設備最佳選擇。
二、結構與配備：

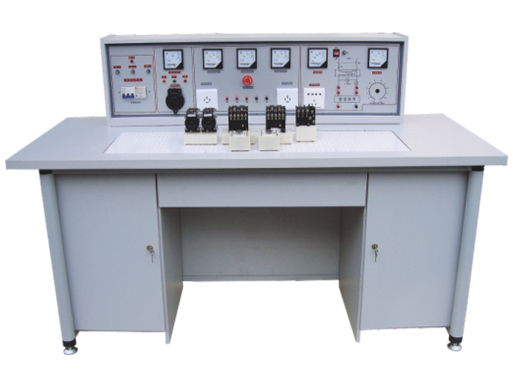

1、配有12臺學生實驗桌，一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。
2、配有1臺示教控制臺，通用插板演示屏立在電源控制柜上。
3、配有13臺電源控制柜，每張實驗桌與示教控制臺各配一臺。
4、其他器材配備見清單（以二十四座為例）
器材清單：
序號 |
名 稱
|
型號（或規格）
|
單位
|
數量
|
備 注
|
|
1
|
保險管
|
2安培
|
只
|
6×13
|
|
|
2
|
交流接觸器
|
CJ10-l0A 380V
|
個
|
6×13
|
已裝元件盒上
|
|
3
|
指示燈
|
XD-5
|
〃
|
3×13
|
已裝元件盒上
|
|
4
|
整流二極管
|
IN5408
|
只
|
5×13
|
已裝元件盒上
|
|
5
|
電阻
|
RX-510Ω/30W
|
〃
|
3×13
|
已裝元件盒上
|
|
6
|
鈕子開關
|
KN1×2
|
〃
|
3×13
|
已裝元件盒上
|
|
7
|
行程開關
|
LXl9-001
|
〃
|
4×13
|
已裝元件盒上
|
|
8
|
按鈕-紅
|
LAl9-ll
|
〃
|
2×13
|
已裝元件盒上
|
|
9
|
按鈕-綠
|
LAl9-11
|
〃
|
4×13
|
已裝元件盒上
|
|
l0
|
倒順開關
|
KO-3 380V/10A
|
〃
|
１×13
|
已裝元件盒上
|
|
11
|
三相閘刀
|
380V l5A
|
〃
|
１×13
|
已裝元件盒上
|
|
12
|
三相雙投閘刀
|
380V l5A
|
〃
|
1×13
|
已裝元件盒上
|
|
13
|
熱繼電器
|
JRO-20/3
|
〃
|
2×13
|
已裝元件盒上
|
|
14
|
時間繼電器
|
JS7-1A 380V
|
〃
|
2×13
|
已裝元件盒上
|
|
I5
|
變壓器
|
BK-25W 380V/6.3V 36V
|
〃
|
１×13
|
已裝元件盒上
|
|
16
|
導線
|
銅蕊線1.13MM
|
米
|
若干
|
已裝元件盒上
|
|
l7
|
尖咀鉗
|
|
把
|
１×13
|
|
|
18
|
螺絲刀
|
|
把
|
3×13
|
|
|
19
|
萬用表
|
MF-47型
|
只
|
1×13
|
大號、小號平頭、十字
|
|
20
|
電動機
|
Y/Δ380V
|
臺
|
2×13
|
|
三、實驗內容
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動 |
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
|
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
