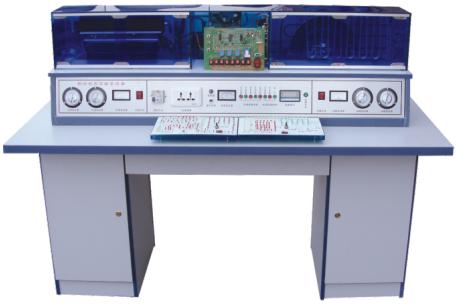

| 名稱：變頻空調制冷制熱綜合實驗設備 |
 |
| 型號：BZ-2002A7型 |
|
| 價格：0 |
|
|
|
產品介紹 |
第七代制冷制熱實驗室設備采用了變頻技術，教師臺配備故障演示軟件、巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。
一、顯著特點：
1、線路絕對仿真。(與市場上的變頻空調的總體結構、性能完全一樣)
2、多點溫度采集、巡回檢測、數碼顯示。
1)、空調器采用尖端純直流變頻技術節省能源，利于教學。
2)、整體設計合理、緊湊，使實驗室視野更加開闊。
3、軟、硬件相結合，增加實驗項目。
4、純軟件模擬仿真制冷、制熱全過程。教師演示控制臺(帶故障演示軟件)
二、空調冰箱系統流程實習項目：
1、普通單門電冰箱系統流程
2、雙門直冷式電冰箱制冷系統流程
3、雙門間冷式電冰箱制冷系統流程
4、單門直冷式電冰箱制冷系統流程
5、單門間冷式電冰箱制冷系統流程
6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程
8、分體式熱泵型空調器系統流程
9、分體式熱泵型空調器電控系統流程
10、窗式電泵型空調器系統流程
11、風冷柜式空調器電控系統流程
12、電冰箱動態演示系統
13、分體式熱泵型空調器動態演示系統

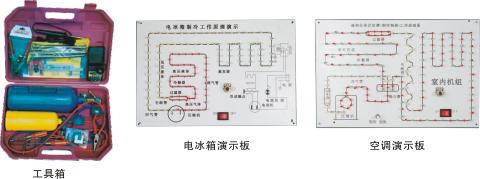

14、電冰箱模擬演示系統（硬件）
15、變頻空調模擬演示系統（硬件）
五、主要技術參數
工作電源：AC220V±5%（單相） 整機功耗：＜1KW
額定功率：50HZ 外形尺寸：1600 mm800mm1170mm
適用電壓范圍：160V～253V 壓縮機功率：
最大遙控距離/角度范圍：8m/80 空調：1ph 冰箱：1/10ph
噪音：內37～44dB 外55dB 制冷機類型：
環境溫度：-5℃～40℃ 空調：R22 冰箱：R12
相對溫度：≤85%（25℃） 空調工作方式：直流變頻
三、電冰箱故障設置方法
|
編號 |
故障名稱 |
故障設置方法 |
|
1 |
漏氟 |
從截止閥Ⅰ充氣口放氣 |
|
2 |
毛細管堵塞 |
關截止閥Ⅱ，全關即全堵，半關即半堵 |
|
3 |
氟太多 |
從截止閥Ⅰ充氣口加氟至 1.25倍電流 |
|
4 |
壓縮機吸氣口堵塞 |
用壞的過載保護器代替好的 |
|
5 |
壓縮機啟動電容故障 |
用不匹配的或壞的電容換掉好的 |
|
6 |
不停機 |
故障代碼 C |
|
7 |
不停機 |
故障代碼 D |
|
8 |
燈不亮 |
故障代碼 E |
四、空調器故障設置方法
|
編號 |
故障名稱 |
故障設置方法 |
|
1 |
漏氟 |
從截止閥Ⅰ充氣口放氣 |
|
2 |
毛細管堵塞 |
關截止閥Ⅱ，全關即全堵，半關即半堵 |
|
3 |
氟太多 |
從截止閥Ⅰ充氣口加氟至 1.25倍電流 |
|
4 |
壓縮機吸氣口堵塞 |
關截止閥Ⅰ，全關即全堵，半關即半堵 |
|
5 |
冷凝器臟堵塞 |
用一玻璃板封住冷凝器進風表面 |
|
6 |
蒸發器臟堵塞 |
用一玻璃板封住蒸發器進風表面 |
|
7 |
壓縮機過載保護器 |
故障代碼 BK |
|
8 |
壓縮機啟動電容器 |
故障代碼 BM |
|
9 |
不制熱 |
故障代碼 BL |
|
10 |
室外風面不轉 |
故障代碼 BO |
|
11 |
室內風機不轉 |
故障代碼 BN |
|
12 |
溫控不靈 |
故障代碼 BS |
|
13 |
遙控接收頭損壞 |
故障代碼 BP |
|
14 |
整流電源電路故障 |
故障代碼 BF |
|
15 |
制冷系統故障 |
把盤管處溫度傳感器移開 |
|
16 |
風門不動作 |
故障代碼 BY |
|
17 |
溫控控頭損壞 |
故障代碼 BR |
|
18 |
+5V電源故障 |
故障代碼 BG |
|
19 |
+12V電源故障 |
故障代碼 BV |
|
20 |
遙控器損壞 |
故障代碼 BU |
|
|
